Porovnání DIN 6921 a GB/T 16674 Hexové příruby šrouby-dimenzie-substituta-aplikaci-aktuální inventář

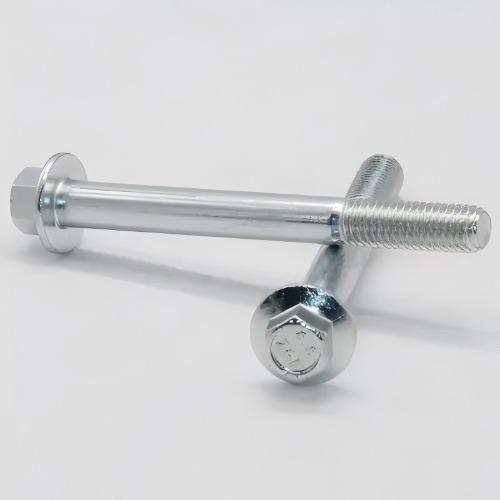

Šrouby příruby šestiúhelníků jsou kritické upevňovací prvky široce používané v mnoha průmyslových odvětvích, které poskytují větší ložiskovou plochu pod hlavou ve srovnání se standardními šestiúhelníkovými šrouby, čímž se v mnoha aplikacích eliminuje potřeba samostatné podložky. Dva běžné standardy upravující tyto upevňovací prvky jsou německý standard DIN 6921 a čínský národní standard GB/T 16674. Přestože oba definují šrouby podobného typu, pochopení jejich specifických požadavků je nezbytné pro správné použití a zdroje.

Přehled standardů

• DIN 6921: Šestiúhelníkové šrouby s přírubou: Tento standard specifikuje charakteristiky šroubů hexagonu s metrickými vlákny a kruhovou přírubou pod hlavou. Jedná se o dlouho zavedený německý standard, který zaznamenal na mezinárodní úrovni rozšířené používání, zejména v evropském kontextu.

• GB/T 16674: šrouby šestiúhelníku s přírubou: Toto je čínský národní standard pro šrouby šestiúhelníku s přírubou. Stejně jako mnoho moderních standardů GB je GB/T 16674 často harmonizován s mezinárodními standardy, jejichž cílem je kompatibilita s globálními postupy, často odkazuje na standardy ISO (i když se specifické úrovně harmonizace mohou lišit). Je to primární standard pro tento typ šroubu v Číně.

Porovnání rozměrového parametru

Zatímco oba standardy popisují stejný typ šroubu, mohou existovat jemné rozdíly ve specifikovaných rozměrech a tolerancích. Mezi klíčové rozměry, které je třeba zvážit, patří:

1. Velikost vlákna a hřiště: Obě standardy pokrývají standardní metrická vlákna (např. M5, M6, M8, M10 atd.) S odpovídajícími výškami. Pro běžné velikosti jsou nominální rozměry vlákna obecně identické a dodržují základní standardy metrického vlákna (jako ISO 262).

2. Přes byty (velikost klíče): Dimenze napříč byty šestiúhelníky, která určuje požadovanou velikost klíče, je obvykle standardizována pro dané velikosti vlákna a je často stejná mezi dvěma standardy, což odráží mezinárodní dohody (jako je potenciálně ISO 4162 nebo podobné).

3. Výška hlavy: Celková výška hlavy šroubu (s výjimkou příruby) může být podobná mezi DIN 6921 a GB/T 16674 pro odpovídající velikosti, ale mohou existovat změny tolerancí nebo specifických hodnot výšky.

4. Průměr příruby: Průměr integrované příruby je kritickou dimenzí ovlivňující plochu povrchu ložiska. Přestože je často srovnatelné, mohou existovat malé rozdíly ve specifikovaných průměrech příruby nebo tolerance mezi těmito dvěma standardy, zejména pro větší velikosti šroubů.

5. Tloušťka a tvar příruby: Rozdíly lze někdy nalézt v minimální/maximální tloušťce příruby nebo přesném profilu okraje příruby (např. Zkosení nebo poloměr).

6. Délka šroubu: Obě standardy pokrývají rozsah délky standardních šroubů pro každou velikost vlákna. Dostupné standardní délky by se mohly mírně lišit mezi specifikacemi dvou standardů.

7. Tolerance: I když jsou nominální rozměry stejné, tolerance (přípustné změny) pro rozměry, jako je výška hlavy, průměr příruby nebo menší průměr vlákna, se mohou lišit, což ovlivňuje zaměnitelnost v přesných aplikacích.

Stručně řečeno o rozměrech: Pro mnoho společných velikostí a v nekritických aplikacích jsou hlavní rozměry (vlákno, napříč byty) často velmi podobné nebo identické. Však, Kritické aplikace vyžadují pečlivé ověření všech konkrétních rozměrů, tolerance a materiálových specifikací, jak jsou uvedeny v příslušných současných standardních dokumentech.

Hodnocení náhrady

Může být Bolt DIN 6921 nahrazen šroubem GB/T 16674 a naopak?

• Potenciál pro náhradníka: Vzhledem k základní podobnosti v designu a často blízké korespondenci v klíčových nominálních rozměrech (zejména velikosti vlákna a napříč byty), DIN 6921 a GB/T 16674 jsou šrouby Často považováno za nahrazovatelné mnoha obecnými nebo nekritickými upevňovacími aplikacemi. Pokud otvor pro otvory pojme vlákno, napříč byty odpovídá nástroji a příruba poskytuje dostatečné množství ložisek pro požadavky kloubu, nahrazení moc být přijatelný.

• Omezení a rizika:

  • Hromada tolerance: Mírné rozdíly v tolerancích mohou vést k problémům v sestavách s těsnými vůle nebo kritickými záchvaty.

  • Distribuce zatížení: Změny průměru nebo tloušťky příruby mohou ovlivnit rozdělení upínací síly, což je zásadní u aplikací s vysokým stresu nebo vibracemi.

  • Hodnoty materiálu a třídy síly: Zatímco oba standardy pokrývají různé třídy síly (např. 8,8, 10.9), specifické složení materiálu, požadavky na testování nebo konvence označení mohou mít jemné rozdíly, jak jsou definovány podle příslušných řídících standardů.

  • Kritičnost aplikace: U aplikací, kde by selhání mohlo vést k významným bezpečnostním rizikům, strukturálním kompromisům nebo vysokým nákladům (např. Automobitovým bezpečnostním systémům, kloubům kritických strojů), je přísně dodržována na stanovenou normu (DIN 6921 nebo GB/T 16674). Substituce je nedoporučuje se bez důkladného ověření a schválení inženýrství.

Závěr o náhradníci: I když je často možné v méně náročných rolích kvůli rozměrové podobnosti, substituce je Není to zaručená výměna individuálního . Vždy posoudit specifické požadavky aplikace a pro kritické použití, Poraďte se s oficiálními standardy nebo vyhledejte rady od odborných inženýrství před nahrazením jednoho za druhou.

Typické scénáře aplikací

Jak DIN 6921, tak GB/T 16674 Šrouby šestiúhelníků jsou všestranné upevňovací prvky používané v široké škále aplikací, kde je potřebný bezpečný kloub s integrovanou ložiskovou plochou. Mezi běžné scénáře patří:

• Spojení obecného podvozku: Používá se pro obecná připojení na dílčích rámech, křížem, úchyty motoru, odpružení a dalších strukturálních prvků v sestavách podvozku. Integrovaná příruba pomáhá efektivně distribuovat zatížení na potenciálně nerovnoměrných nebo měkčích površích.

• Strojní zařízení a vybavení: Upevňovací komponenty v různých typech strojů, průmyslového vybavení, zemědělských strojů a stavebních zařízení, kde jsou vyžadovány robustní a spolehlivé klouby.

• Automobilové dílčí sestavy: Používá se v mnoha automobilových podsestasech mimo hlavní podvozek, včetně výfukových systémů, montáže sedadel, bracketry a další.

• Elektronika a elektrická příslušenství: Senzory upevňovacích prostředků, řídicí jednotky, držáky kabelového svazku, křižovatky, pozemní body a další elektrické a elektronické komponenty do struktur nebo příloh. Příruba pomáhá předcházet poškození komponent a poskytuje stabilní kontaktní plochu.

• Kovová výroba: Spojení s plechovými nebo strukturálními profily v obecné výrobní práci.

• Spotřebiče: Používá se v různých domácnostech a průmyslových zařízeních pro strukturální upevnění.

Závěr

Standardy DIN 6921 a GB/T 16674 definují přírubové šrouby hexagonu, které jsou strukturálně a rozměrově podobné v mnoha klíčových aspektech, což usnadňuje jejich společné použití v různých výrobních oblastech. I když je často nahrazovatelné v obecných aplikacích, potenciální rozdíly v tolerancech, specifických rozměrech a materiálních požadavcích znamenají, že pro kritické aplikace je zásadní přísné dodržování stanovené normy. Pochopení požadavků každého standardu umožňuje výrobcům a inženýrům vybrat příslušný spojovací prostředky a zajistit výkon, bezpečnost a dodržování předpisů.
