Poznatky dodavatelského řetězce v automobilovém řetězci: Průvodce výběrem spojovacího prostředku pro tělo a podvozek EV-Zhejiang Zhongrui Auto Parts Co., Ltd.

Tento článek se zaměří na kritické upevňovací prvky v těle a podvozku EV, poskytne hloubkovou analýzu jejich parametrů vlastností a nabízí konkrétní pokyny pro výběr, aby pomohla inženýrům budovat bezpečnější a spolehlivější EV.

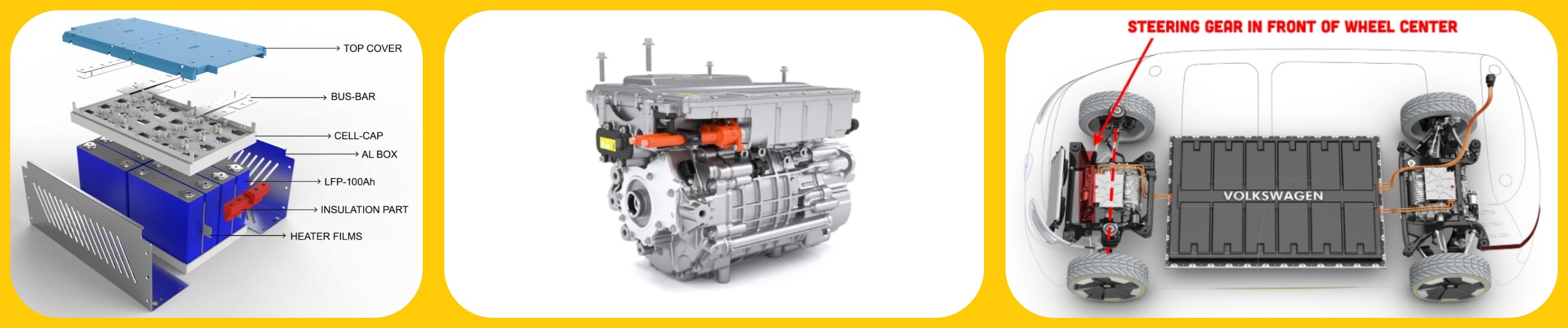

Funkční analýza spojovacích prostředků v klíčových oblastech

Fixační spojovací baterie: Jako základní součást EV musí být baterie pevně a spolehlivě odolně odolává vibracím, dopadům a potenciálním srážkám během provozu vozidla. Upevňovací prvky musí mít vysokou pevnost, odolnost proti únavě a vynikající ochranu proti korozi, aby byla zajištěna bezpečnost baterie za všech provozních podmínek.

Montážní spojovací prvky motorového/E-pohonu: Systém motoru a pohonu E je zdroj energie vozidla a jejich upevňovací prvky musí vydržet točivý moment a vibrace generované během provozu motoru, což zajišťuje stabilní výkon. Vysoká pevnost a odolnost vůči uvolnění jsou kritickými požadavky na tyto upevňovací prvky.

Závěrečné spojovací prostředky: Systém zavěšení přímo ovlivňuje manipulaci s manipulací a jízdou vozidla a jeho spojovací prvky musí vydržet komplexní dynamická zatížení, včetně napětí, komprese, smyku a ohýbání. Zůstává vysoká únava a spolehlivý blokovací výkon.

Upevňovací prvky řízení řídícího mechanismu: Spolehlivost systému řízení přímo souvisí s bezpečností jízdy a jeho upevňovací prvky musí zajistit přesné polohování a bezpečné připojení mechanismu řízení, vydržet točivý moment a dopady během řízení řízení. Vysoká pevnost a odolnost vůči uvolnění jsou základními požadavky.

Spojení spojovacího systému brzdného systému: Brzdový systém je pro vozidlo kritickou bezpečnostní zárukou a jeho spojovací prvky připojení nesou obrovské brzkové síly během zpomalení vozidla. Musí mít extrémně vysokou pevnost a spolehlivost, aby se zabránilo selhání brzdy v důsledku poruchy upevňovače.

Strukturální složka tělesné složky spojující spojovací prvky: Síla připojení strukturálních složek tělesných složek přímo ovlivňuje celkovou rigiditu vozidla a bezpečnost havárií. V závislosti na různých napěťových charakteristikách bodů připojení je třeba vybrat upevňovací prvky s vhodnou pevností a metodami spojování, jako jsou šrouby s vysokou pevností, šrouby a nýty.

Specifické pokyny pro výběr upevňovacího prvku pro klíčové systémy EV

Fixace baterií: Doporučuje se používat ocelové šrouby z lehké slitiny (stupeň 10.9 nebo vyšší) s dacromet nebo zinkovým nikkelovým povlakem, kombinovaným s vysokou zamykací matice nebo šrouby s protilehlými povlaky, a zajistit, aby se baterie v případě kolize vozidla nerozdělila.

Motor/E-Drive System Montáž: Vyberte šrouby oceli s vysokou pevností (stupeň 10.9 nebo vyšší) a implementujte účinná opatření proti uvolnění (jako jsou zamykací matice nebo lepidla pro blokování vlákna), abyste vydrželi točivý moment a vibrace generované během provozu motoru.

Připojení zavěšení: Použijte ocelové šrouby s vysokou úchvatnou pevností (stupeň 10.9 nebo vyšší) v kombinaci s maticemi nebo uzamykacími podložkami s vlastním zamlčováním, abyste zajistili spolehlivost připojení při komplexním dynamickém zatížení.

Připojení systému brzdění: Vyberte si šrouby z oceli s vysokou pevností (stupeň 12.9) s vysoce kvalitním ošetřením proti korozi, aby se zajistilo, že dokážou odolávat obrovským brzdným silám a chránit bezpečnost jízdy.

Klíčové vlastnosti
Síla stupně:

Definice: Označuje odpor k porušení tahu u šroubů/čepů (např. 8,8, 10,9, 12,9). Příklad: 8,8 stupeň má rm ≥ 800 MPa a r e l ≥ 640 MPa.
Výběr: Oblasti s vysokým stresem (zavěšení, brzdy, baterie): Používejte vysoké známky (≥10,9). Obecná struktura: Vyberte na základě skutečného stresu (např. 8.8).

Materiál:

Běžné typy: uhlíková ocel, slitinová ocel, nerezová ocel (304, 316).
Výběr: Vysoká pevnost: Slitinová ocel s tepelným zpracováním. Odolnost proti korozi (podvozek, exponovaný): nerezová ocel nebo ošetřená uhlíková ocel. Lehký: Zvažte lehké slitiny s vysokou pevností, pokud to umožňuje síla.

Ošetření povrchu:

Běžné ošetření: pokovování zinku, galvanizující hot, dAcromet, fosfting, černý oxid.
Výběr: Obecná prevence rzi (vnitřní): Plating zinku. Vyšší prevence rzi (venkovní, vlhká): galvanizující horký promok nebo dacromet (obvykle> 500H solný sprej). Těžká koroze (pobřežní, chemická): nerezová ocel nebo speciální ošetření. Tření: Zvažte dopad léčby na koeficient tření.

Performance anti-uvolnění:

Běžné metody: Springové podložky, uzamykací matice (nylonová vložka, all-kov), zamykací podložky, lepidla na zamlžování nití.
Výběr: Obecné vibrace: jarní podložky. Střední/vysoká vibrace (motorový držák, zavěšení): Zamykací matice nebo lepidla na zamykání vlákna. Zamykací točivý moment by měl splňovat standardy. Zvláštní případy: Mechanické zamykání.
Data: Zamykací matice naleznete na testovacích datech dodavatele.

Rozměry a specifikace:

Definice: Průměr vlákna, rozteč, délka, tvar hlavy atd.
Výběr: Potřeba instalačního prostoru a potřeby zatížení. Zajistěte správné zapojení vlákna.
Standardy: Relevantní národní nebo průmyslové standardy.

Předběžné načtení:

Definice: Axiální síla aplikovaná během zpřísnění, zásadní pro spolehlivost kloubů.
Výběr: Vypočítejte a použijte vhodné předpětí na základě důležitosti připojení, zatížení a síly upevňovacího prvku. Pro ovládání použijte klíče točivého momentu.
Reference: Inženýrské příručky a standardy pro výpočet.
